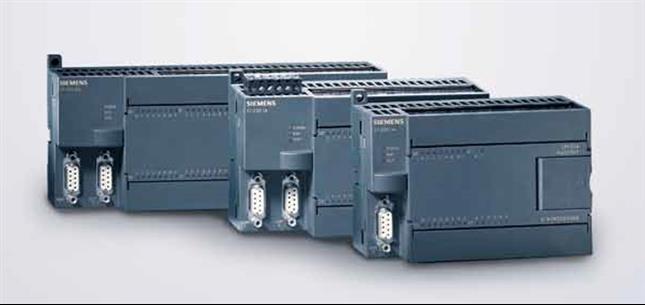

S7-200CN西门子PLC可编程控制器6ES72971AA230XA0

上海平开自动化设备有限公司

上海平开自动化设备有限公司是专业从事工控自动化产品销售、系统集成、电气设备销售及机电设备销售的高新技术企业。公司以精益求精的经营理念，从产品、方案到服务，致力于塑造一个“行业专家”品牌，以实现可持续的发展。“重合同、守信用、服务至上”是公司成立之初所确立的宗旨。 面对纷繁变化的市场和日益严峻的竞争，客户的需求和利益始终被我们放在工作的**。我们想客户之所想，急客户之所急。针对各行业客户的不同需求，我们尽心尽力地为客户需要解决的难题，提供精准的解决方案，竭尽全力将服务和品质落到实处、做到更好。在协助客户解决难题、实现突破的基础上，获得双赢！
我公司所经营产品：
一、致力于推广西门子高性能自动化系统和驱动产品：

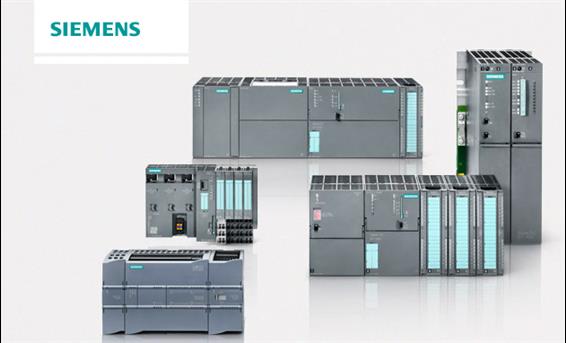

西门子可编程控制器S7-200CN ET-200 S7-200 S7-300 S7-400 S7-1200 S7-1500 smartS7-200
西门子触摸屏 OP77-TP系列 MP277 MP377 TD200-TD400C
西门子通讯附件 DP电缆 以太网电缆 DP接头 通讯卡
西门子电机 V60-V80伺服电机 1FT伺服电机 贝德电机 1FK电机
西门子变频器 V10系列 MM440系列 G110系列 G120系列
西门子数控系统 810D系统 840D系统 808D 8404DSL
西门子变频器系列：MM420、MM430、MM440、G110、G120.MIDASTER系列
西门子全数字直流调速装置 6RA23、6RA24、6RA28、6RA70、6SE70系列
二、国内外中高端品牌的机电设备产品，如：风机、风阀、泵、阀门、电线电缆、仪器仪表、空调设备，高低压电气设备等各类机电设备产品。
金杯银杯不如客户的“口碑”，上海平开自动化设备有限公司全体员工愿与广大客户携手向前，互利共赢，共同进步！

S7--200设备的安装指南
可以在一个面板或标准导轨上安装S7--200，S7--200可采用水平或垂直方式安装。
警告 SIMATIC S7-200 PLC是开放式控制器。它要求在外壳、机柜或电气控制室中安装S7--200。只有 授权人员才能进入壳、机柜或电气控制室。 不遵守这些安装要求会导致人员死亡或重伤，和/或损坏设备。 当安装S7--200 PLC时始终遵守这些要求。
将S7--200与热源、高电压和电子噪声隔离开 按照惯例，在安装元器件时，总是把产生高电压和高电子噪声的设备与诸如S7--200这样的低压、逻 辑型的设备分隔开。
在控制柜背板上安排S7--200时，应区分发热装置并把电子器件安排在控制柜中温度较低的区域内。 电子器件在高温环境下工作会缩短其无故障时间。
还要考虑面板中设备的布线。 避免将低压信号线和通讯电缆与交流供电线和高能量、开关频率很高 的直流线路布置在一个线槽中。
为接线和散热留出适当的空间 S7--200设备的设计采用自然对流散热方式。在器件的上方和下方都必须留有至少25 mm的空间，以 便于正常的散热。前面板与背板的板间距离也应保持至少75 mm。
当心 对于垂直安装，允许的较高环境温度降低10
C。而且CPU应安装在所有扩展模块的下方。
在安排S7--200设备时，应留出接线和连接通讯电缆的足够空间。当配置S7-200系统时，可以灵活地 使用I/O扩展电缆。


S7--200接地指南 对于您的应用，较佳的接地方案应该确保S7-200及其相关设备的所有接地点在一点接地。这个单独的 接地点应该直接连接到大地。
为了提高抗电子噪声保护特性，建议将所有直流电源的公共点连接到同一个单一接地点上。同样建议 将24 VDC传感器供电的公共点(M)接地。
所有的接地线应该尽量短并且用较粗的线径(2 mm2或者14 AWG)。
当选择接地点时，应当考虑安全接地要求和对隔离器件的适当保护

S7--200的CPU和扩展模块都有安装孔，可以很方便地安装在背板上。
安装S7-200非常简单！只需执行下列步骤即可。
面板安装 1. 按照表3--1所示的尺寸进行定位、钻安装孔(用M4或美国标准8号螺钉)。
2. 用合适的螺钉将模块固定在背板上。
3. 如果您使用了扩展模块，将扩展模块的扁平电缆连到盖板下面的扩展口。
DIN导轨安装 1. 保持导轨固**的间隔为75 mm。
2. 打开模块底部的DIN夹子，将模块背部卡在DIN导轨上。
3. 如果您使用了扩展模块，将扩展模块的扁平电缆连到盖板下面的扩展口。
4. 旋转模块贴近DIN导轨，合上DIN夹子。仔细检查模块上DIN夹子与DIN导轨是否紧密固定好。 为避免模块损坏，不要直接按压模块正面，而要按压安装孔的部分。

感性负载设计指南 在使用感性负载时，要加入抑制电路来限制输出关断时电压的升高。抑制电路可以保护输出点不至于 因为高感抗开关电流而过早的损坏。另外，抑制电路还可以限制感性负载开关时产生的电子噪声。
提示 您应该根据具体情况，选择合适的抑制电路。要确保所有器件参数与实际应用相符合。
直流输出和控制直流负载的继电器输出 直流输出有内部保护，可以适应大多数场合。由于继电器型输出既可以连接直流负载，又可以连接交 流负载，因而没有内部保护。
图3--3给出了直流负载抑制电路的一个实 例。在大多数的应用中，用附加的二极管 A即可，但如果您的应用中要求更快的关 断速度，则推荐您加上齐纳二极管B。确 保齐纳二极管能够满足输出电路的电流 要求。
